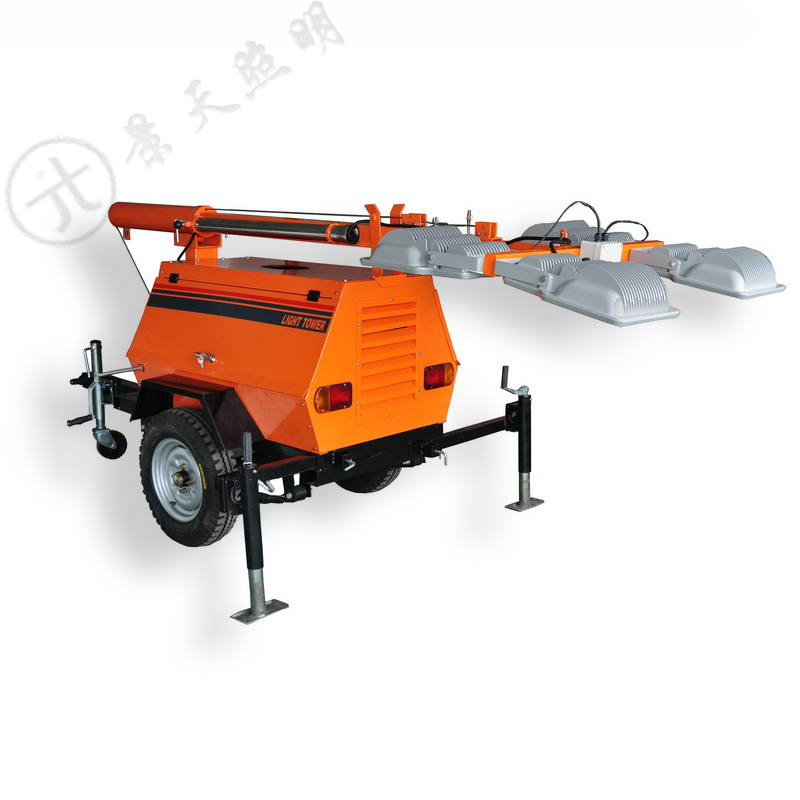

JT-SFW6130全方位移动照明灯塔

1.   发动机不起动

◆首先检查油箱内是否有燃油？如没有，请添加燃油，

◆检查发动机开关是否有接通？如没有，接通发动机开关。

◆检查机油是否足够？如不够添加机油。

◆检查火花塞是否良好？如不是，清理并调节火花塞并装回，必要时要更换火花塞。

◆若还是不起动，则告知本公司。由本公司专业技术人员维修。

2.   无电压输出

◆首先检查交流断路器是否有接通？如没有，接通交流断路器。

◆检查负载电器是否有故障。有故障，更换设备或维修。

◆若还是无电压输出，则告知本公司。由本公司专业技术人员维修。

3.所有对灯塔非正常照明过程中，在操作灯塔或检查，维修时，均需停下发电机在测电路前要停下发电机。

◆换灯具前停下发电机；

◆换整流器停下发电机；

◆在维修电路问题前要特别注意以下问题：

◆车架，横杆要良好接地线，假设所有导体都是热的， 按系统单回路进行，一次操作一个步骤，断开整流器前，先断开主空开等30秒电容放电后，全面检查电线和连接。

◆打开车体侧门,拆除车体尾部安装位置上的内六角螺钉。将U型支架竖立在车体尾部的安装位置,U型支架的定位销位于左侧。用内六角螺钉将U型支架固定在车体尾部。

2、安装拖杆

◆用支撑物将车体前部顶起,然后打开车体侧门。用扳手将车体内部固定L型支架的螺栓拧下,然后抽出L型支架。将拖杆插入车体,用螺栓固定在车体内部,随后放下前支撑脚,调节支撑脚到合适高度,然后插上固定销。将车厢内部的锁链取出,挂在车厢底部两端的铁环上,随后用锁链钩住拖杆的挂钩;最后移出支撑物。

3、安装后支撑脚

◆拔掉车厢尾部两侧固定后支撑脚的插销,拔出支撑脚到合适位置,然后插上固定销。摇动摇杆调整后支撑脚高度,使车轮离地,车体重量落在支撑脚上。

4、安装灯塔升降杆

◆将灯塔升降杆抬到车体顶部,放置到U型支架内,保证U型支架内的插销插入升降杆上的定位孔。将升降杆上的六芯电缆、四芯电缆分别通过车体上的大、小葛兰接头引入车体,并按照图示将电缆线接好,注意电缆线的一一对应关系;安装时注意上好填料,拧紧葛兰接头,保证密封效果。安装两根电缆线时,应注意在车体外面留有15-20CM的余量,以免升降杆升降时电缆线受力。

5、安装钢丝绳

◆取下车体前端滑轮上面的两个定位销和升降杆前端的滑轮和定位销。将车体内绞盘上的钢丝绳穿过车体底部滑轮位置的方孔,从滑轮下槽部位拉出,然后从升降杆前部取下的滑轮绕过,并将滑轮安装在升降杆的前端位置,再将钢丝绳拉回到车体底部滑轮的上部孔位并用销轴将钢丝绳固定。注意保证钢丝绳前端的夹头方向朝向,并保证处于夹紧状态,不可松动。安装升降杆前部滑轮的上方孔位的销轴,防止滑轮上钢丝绳脱落。

6、安装灯头

◆拧下升降杆顶部横梁固定灯头的螺栓;然后调节四个灯头的安装支架致水平位置。将四个灯头依次固定在横梁上。将四个灯头的输入电缆线接入升降杆顶部的接线盒中,按图示要求接好线;注意四个灯头的接线顺序。

7、拉开所有的横杆直到定位梢自动插上，将支撑脚撑起使撑脚和地面牢牢接触以抗强风.

◆

注意：如果横杆没有完全展开或支撑脚没有牢牢接触地面，严禁升起灯杆，支撑脚受损或有缺陷顺要更换，地面软的，不平的，支撑脚要加硬质垫块以分散重量 ，如果风大就降低灯杆高度，灯杆杠翻倒可能导致严重伤害甚至死亡）

8、松开杠杆支架上的螺栓，摇动拖杆上的绞盘机直到灯杆立直，随后将灯杆底端的安全插销锁紧

9、起动投光灯，发电机，运行灯塔照明功能

◆检查柴油机和机油位置和水箱水的位置，如果油箱是空的请排光油管内的空气。起动柴油机请参考操作手册。

注意：请查检是否接好所有地线，特别安全措施，打地线杆，将地线牢固接到杆和车架上

◆起动柴油机前，确保空开在OFF（关）的位置将电门锁打到起动位置，控制器通电，按控制器上的起动按控就可以起动柴油机，直到柴油机动行平稳。

◆将主断路器（灯具的总控制开关）按到ON（开）的位置。

◆将全部的断路器（灯具的控制开关）分别按到ON（开）的位置，直到所有的灯都亮。灯具的起动时间约5-10分钟，为气体放电灯金卤灯。

10、关闭灯塔照明功能，停下柴油机，降下灯塔

◆关闭每台灯对应的断路器（灯具的控制开关）到OFF（关）的位置，再将总主断路器（灯具的总控制开关）打到OFF（关）的位置

◆按控制器上 STOP（停），停下柴油机

注意：如果任一断路器（灯具的的控制开关）处在ON（开）的位置，不要停下柴油发电机

◆将灯杆上的绞盘机返回旋转，灯杆回收

◆ 松开安全锁，交反向摇动拖杆上的绞盘机，灯杆缓慢倒下，并平稳慢倒下放在灯杆支架上，并插上螺栓。

注意：灯杆放在支架上后要检查固定插销是否插到灯杆上，以防灯杆移动。

11、移动灯塔

◆灯可以挂在车后移动，或拿下横杆放在箱内移动，确保前头拖杆锁紧，将横杆和支撑脚完全收回直到定位销自动锁上。

注意：至少等灯灭后十五分钟再移动灯塔，如果灯处在炽热情况下移动灯塔可能造成灯泡的破裂

1、调节三个支撑脚高度,使水平仪水滴至中间位置。

2、给发电机组加注燃油、机油按照发电机组说明书要求加注燃油、机油。

3、启动发电机组按照发电机组说明书启动发电机组。

◆发电机组启动后必须将车体两个侧门打开,以利于空气对流。

4、升起伸缩杆的检查工作根据照明要求,调整灯头照射角度;调节照射角度。

◆取下车体前部的固定销。

◆检查灯塔顶部13米的高度内没有任何障碍物。

◆检查钢丝绳完好情况;检查所有的固定销、螺栓安全锁定。

◆升降杆最大升起高度为9米。

5、打开灯具,进行照明扳动控制面板上的四个照明开关,点燃灯具进行照明;灯泡启动时间约为10分钟;10分钟后灯泡完全启动。关闭灯具再次启动时,应等待20分钟左右,等灯泡完全冷却后,才能再次启动。

6、关闭灯具使用完后,应首先关闭灯具。打开车体操作面板,关闭四盏灯具。

7、降下伸缩杆。

◆检查升降杆放倒方向,无人员活动。

◆将固定升降杆的固定销取下。

◆升降杆缓慢放倒。

◆当升降杆杆放到位时。

◆将车体尾端的固定销上好,防止移动时升降杆滑动。

8、关闭发电机组

◆关闭发电机组。

◆关闭车体两个侧门。

9、将车体连接到拖车

◆将车体前端与拖车连接。

◆收起三个支撑脚,并用锁销固定好。

◆取出车厢内部的车灯连接线与拖车接好即可将灯塔拖到指定地点。

     注意 : 在操作之前，请仔细阅读说明书上的操作指示

     危险 : 严禁在电线附近升起灯塔，触到电线，可能导致严重的伤害甚至死亡！
